Hydroforming - IHU, AHU

Wir fertigen seit fast 20 Jahren qualitativ hochwertige Hochdruck-Komponenten für
das Hydroforming. Unsere Produkte sind vor allem auf eine hohe Lebensdauer sowie auf einfache und kostengünstige Wartung ausgelegt. Viele Komponenten sind kompatibel mit Produkten anderer Hersteller.



Druckübersetzer für Hydroforming
Wir fertigen diverse verschiedene Druckübersetzer, speziell optimiert für das Hydroforming sowie für alle Hydroforming- Anwendungen. Unsere Druckübersetzer haben in der Regel Hubvolumen von 0,25 l bis 11,0 l, die Drücke liegen zwischen 700 bar und 6.000 bar. Die am häufigsten für das Hydroforming eingesetzten Druckübersetzer haben einen Betriebsdruck von 4.000 bar, ein Hubvolumen von 4,0 l und ein Übersetzungsverhältnis I von 1:14. Die Druckübersetzer zeichnen sich durch hohe Dichtungsstandzeiten, hohe Lebensdauer der sonstigen hochdruckbelasteten Bauteile sowie geringen Wartungsaufwand aus. Je nach Kundenanforderung verspannen wir die Druckübersetzer mit hydraulischen Schraubenspannvorrichtungen oder mit Selbstspannmuttern. Zur Gewährleistung einer hohen Lebensdauer sind unsere Hochdruckzylinder für Drücke ab 2.500 bar zweischalig geschrumpft. Die Innenrohre der Hochdruckzylinder sind dabei i.d.R. rostfrei und die Plunger rostfrei und gehärtet. Alle Anbauteile, wie z.B. Verteiler, Rohrleitungen etc. werden zur Erhöhung der Lebensdauer autofrettiert.



Fittings für das Hydroforming
Bei Hydroforminganwendungen bis ca. 2.000 bar werden auch mit Standard- Hochdruckfittings gute Standzeiten erreicht. Höhere Drücke und vor allem kurze Druckauf- und –abbauzeiten reduzieren die Lebensdauer „normaler“ Hochdruckverschraubungen extrem. Insbesondere Bauteile mit Querbohrungen wie T-Stücke oder Verteiler sind hiervon betroffen. Für diese Anwendungen haben wir spezielle Fittings, teilweise mit größeren Abmessungen, aus höherwertigem Stahl und autofrettiert im Programm. Die Lebensdauer dieser autofrettierten Hydroforming-Fittings beträgt ein Vielfaches der normalen Standardfittings.



Rohrleitungen und Schläuche
Alle im Hydroforming üblichen Rohrleitungen und Schläuche sind i.d.R. ab Lager verfügbar. Die Rohre werden zur Erhöhung der Lebensdauer auf Kundenwunsch autofrettiert.
Die Schläuche können mit Sicherheitsfangstrümpfen, einem Schutzschlauch sowie Knickschutzhülsen ausgerüstet werden.



Rückschlag- und Absperrventile für Hydroforminganwendungen
Unser Produktprogramm umfasst einige speziell für das Hydroforming entwickelte Ventile.
Dazu gehören Rückschlagventile, hydraulisch entsperrbare Rückschlagventile (in der Regel als Füllventile genutzt) sowie pneumatisch oder hydraulisch betätigte Absperrventile.
Diese Ventile zeichnen sich insbesondere durch große Nennweiten, hochwertige Werkstoffe und robuste Dichtungspakete aus und haben dadurch eine überdurchschnittliche Standzeit.
Viele unserer Ventile sind kompatibel mit Produkten anderer Hersteller



Reparatur und Service
Wir reparieren alle Typen von Hydroforming- Druckübersetzern und Ventilen. Für gängige Modelle, auch von
anderen Herstellern, haben wir Verschleiß- und Ersatzteile auf Lager.
Des Weiteren bieten wir die komplette Ausrüstung sowie Umbauten und Verrohrungen von Hydroforming-Pressen an.





Hydroforming umfasst sowohl das Innenhochdruckumformen (IHU) von Rohren, als auch das Außenhochdruckumformen (AHU) von Blechen, ähnlich dem Tiefziehen. Bei beiden Verfahren werden hohe Drücke bis 4.000 bar, in Ausnahmefällen auch mehr,  benötigt. In der Regel wird der Hochdruck hierbei durch Druckübersetzer erzeugt und über Hochdruckrohrleitungen, Hochdruckfittings, Füllventile und Hochdruckschläuche in das Werkstück gepresst. Das Hochdruckmedium ist dabei oft eine Öl-in-Wasser-Emulsion (HFA), weshalb die medienberührten Hochdruckkomponenten in der Regel rostfrei sind.



Für weitere Informationen kontaktieren Sie uns bitte telefonisch oder per E-Mail

Synonyme: Hydroforming, Hochdruck-Hydroforming, Hochdruckumformen, Innenhochdruckumformen (IHU), Außenhochdruckumformen (AHU), IHU Presse, Druckübersetzer Hydroforming, Füllventil Hydroforming, Hochdruck-Füllventil

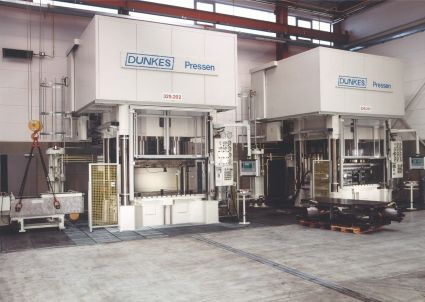

Hydroforming Pressen Dunkes - Druckübersetzer Dustec

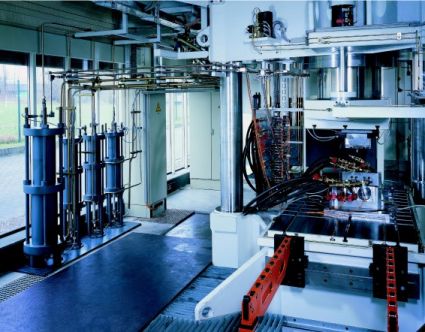

Dustec Druckübersetzer 4000 bar, Hydroforming Presse Dunkes

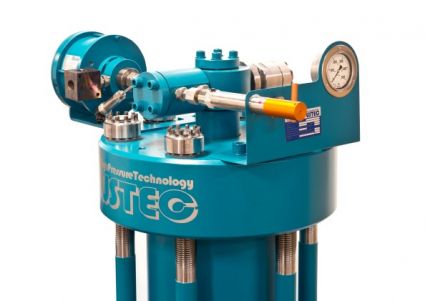

Druckübersetzer Hydroforming Füllventil, Verteiler
Rückschlagventil Füllventil Hydroforming NW8 4200 bar mit seitlichen Anschlüssen

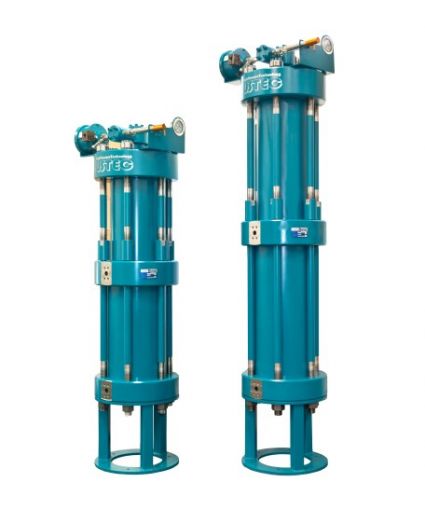

Druckübersetzer Hydroforming 4000 bar 4l und 6l

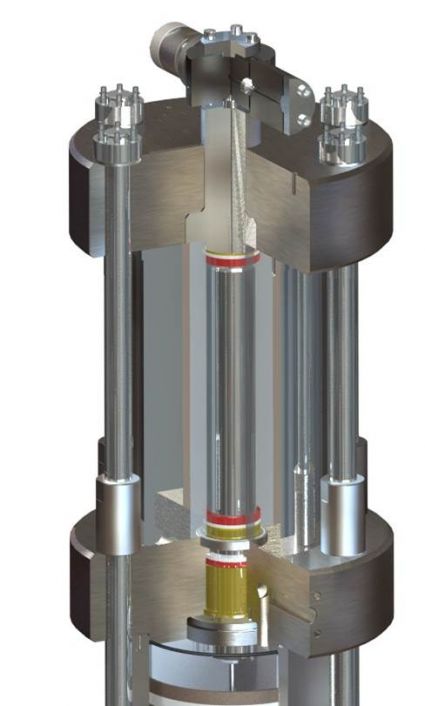

Dichtungen Druckübersetzer Hydroforming
Rückschlagventil Füllventil Hydroforming NW8 4200 bar
